通过气泵的“压力-流量曲线”确定泵的工作点及工作点流量

前言

    微型隔膜气泵因体积小巧、完全无油等特性，广泛用于医疗设备、科研、环保监测等行业。但常有客户在微型隔膜气泵选型时，会对泵的压力、流量等参数判断或理解失误，导致选择的泵在实际工况下无法使用，参数或大或小。那怎么来确定泵在实际工况下的压力、流量等参数，即泵的工作点？

微型隔膜泵的原理及特性

    微型隔膜泵，属于容积式泵的一种，靠电机驱动偏心轮带动泵内部的橡胶膜片做往复运动，膜片与泵头形成的密封工作腔大小呈周期变化，从而带动流体介质流动。在微型隔膜泵打正压或者抽真空过程中，泵的输出流量会随着压力（真空度）升高而逐步变小，当泵到达最大输出压力（真空度）时，泵的输出流量接近于零。由于微型隔膜泵的工作特性，泵的压力（真空度）和流量基本上呈线性变化。

利用“压力-流量曲线”确定泵的工作点

    微型泵技术参数所示流量为泵的空载流量，实际流量需要根据实际工况进一步确定。海霖微型泵基本上每个型号都有对应的“压力-流量曲线”，可作为客户确认工作点的技术参考曲线。例如：微型真空泵C61L的“真空度-流量参考曲线”（图一）、微型抽打气泵D60的“压力参考曲线”（图二）。另外，图中所指“流量”为“平均流量”。 例如，在以下场景中，均需要通过压力-流量曲线来确认特定工作点下的流量： 1、通过微型泵的“压力-流量曲线”来参考计算给密闭容器从常压抽到某个真空度或打到某个正压所需时间。 2、在管路或气源有正负压环境时，通过微型泵的“压力-流量曲线”来确定泵在实际工况下的参考流量。

1、确认负压工作点

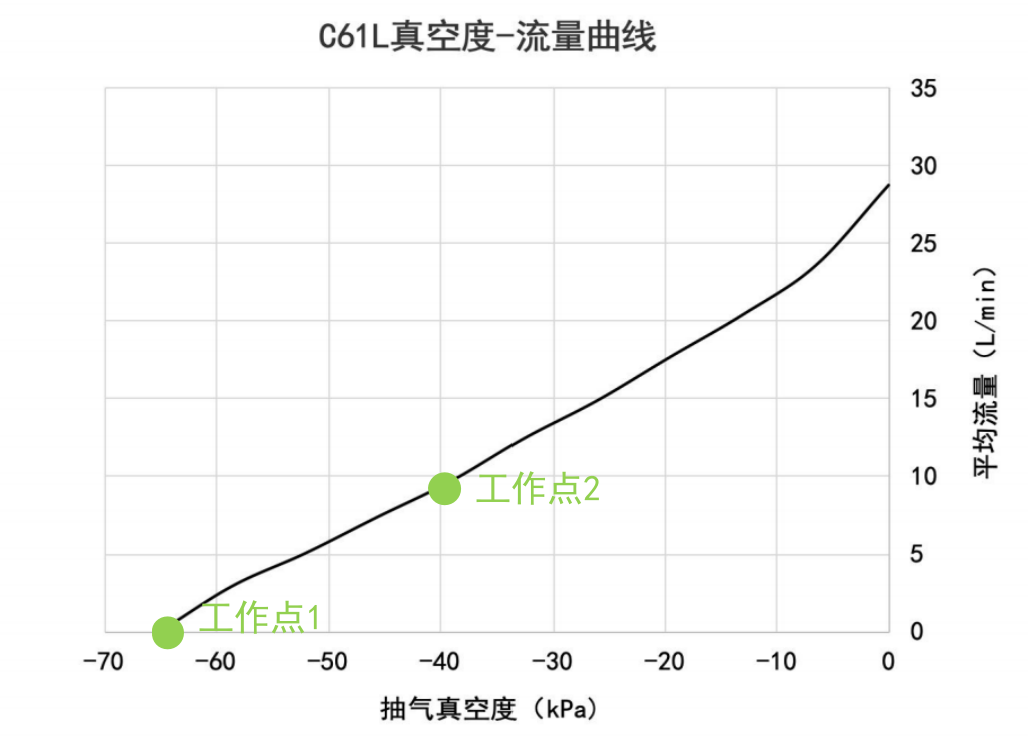

    如C61的“真空度-流量曲线”所示，泵的流量随着相对真空度的升高而减小，当接近泵的最大相对真空度-65kpa时，泵的流量接近于零了。如果我们需要C61微型真空泵在相对真空度-40kpa的工况下抽气，根据C60的“真空度-流量曲线”找到泵的工作点-40kpa，那么对应该工作点的参考流量就为9L/min左右。

2、确认正压工作点

    如D60的“压力-流量曲线”所示，泵的流量随着相对真空度的升高而减小，当接近泵的最大相对真空度-50kpa时，泵的流量接近于零了，泵的流量随着输出的升高而减小，当接近泵的最大输出压力100kpa时，泵的流量接近于零了。如果我们需要D60微型抽打气泵在正压80kpa的工况下打气，根据D60的“压力-流量曲线”找到泵的工作点80kpa，那么对应该工作点的参考流量就为4L/min左右。


特别说明： 由于不同微型泵存在个体差异，微型泵的“压力-流量曲线”为统计数据，仅作为客户确认工作点的技术参考曲线,不作为验收条件。
