消除和减轻流量脉动性的方法

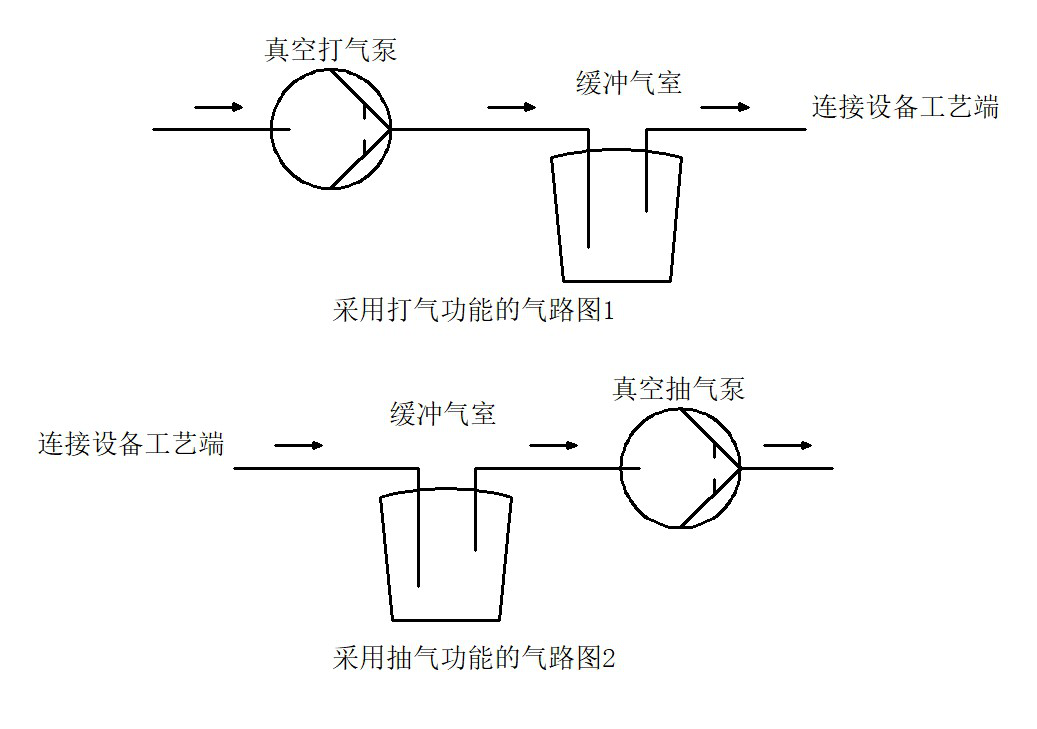

通过缓冲气室消除流量脉动性

微型真空隔膜泵因工作原理，在吸气、排气间断性工作会形成气流脉动。使用玻璃转子流量计观测气流状态，当泵腔吸气、排气频率越低的时候转子波动幅度越大，当泵腔吸气、排气频率越高的时候转子波动幅度越小。在部分应用场景中，要求气体输送平缓稳定。针对这种现象可以通过在气路中增加缓冲气室来改善流量的脉动性。

为保证使用安全，缓冲器室应具备一定的耐压能力，建议使用海霖真空泵系列中V系列、F系列、W系列、C系列、D系列、S系列产品时，选用的缓冲气室耐正压能力≥350Kpa，耐负压能力≥95Kpa；在高正压或负压使用场景中，在管路中设计安全泄压阀保证用户安全。

其它替代方案

气路系统中增加消音器

如果我们选用流量比较小的真空泵产品，如：C09、C13、C15、D15、D23、VML、FML系列时，我们可以简单的采用消音器充当缓冲室的效果连接在真空泵的进气口或者是排气口气路系统当中。（消音器安装位置根据具体使用哪种真空泵功能而定）
特别注意：对于流量较大的真空泵，用增加消音器的方法效果不明显。

增长气路系统长度

一般情况下，真空泵的连接管道越长，流量和压力衰减越多，但我们采用延长并弯曲管路的办法可以降低管道内的气流脉动性。（但如果现场对气路系统长度和能量衰减度有严格要求的情况请慎重考虑采用此种方案）

气路系统中增加整流器件

在气路系统中增加整流器件也可以改善气流在管道中的缓冲时间达到气流的平稳性。但是因为整流器件实际是比较大的阻尼器件，在实际运用中会降低气路系统中气体的流量和压力。（如果现场对气路系统中的气体能量衰减度有严格要求的情况请慎重考虑采用此种方案）

设计复杂气路系统

根据现场工况条件设计复杂气路系统，增加适当的阻尼器件并配合管路设计，可以改善气流平稳性。
