进排气切换回路设计

发布时间:2020-04-09 14:10

采用二位四通阀实现进排气切换

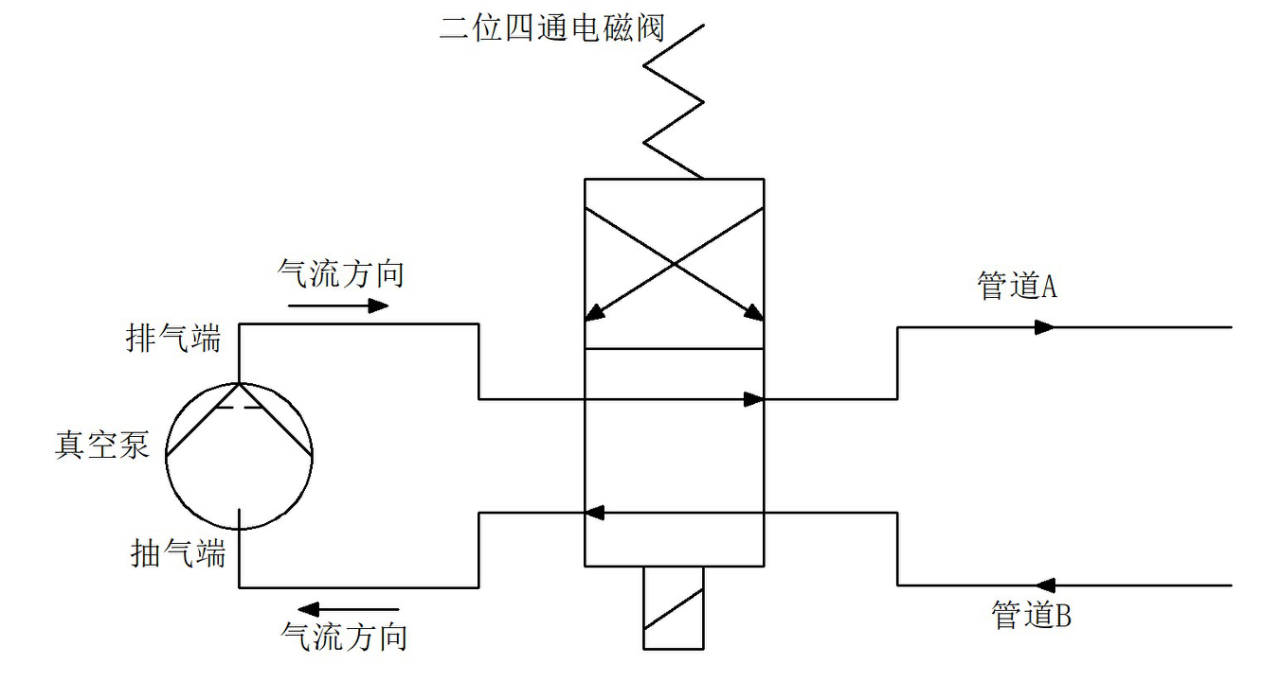

实际应用当中如果需要在不同时间段中改变同一气路管道中的气流方向,则可以通过以下气路连接实现;管道A、管道B中的气流方向将会通过二位四通电磁阀方位切换实现控制。








特别说明


当电气系统控制电磁阀通断电时,电磁阀将变换工位,在图一、图二之间切换气路,从而实现管道A、管道B内气流方向的改变。

特别提醒:电磁阀有一定的压力损失将衰减一部分的压力和流量。电磁阀的使用压力要与工作压力匹配,自身电磁铁的功率要足够,否则电磁铁不能正常工作。根据不同的电磁阀甚至可能衰减很大,气路设计时候应该考虑全面。
