真空度调节回路设计

真空度调节回路设计

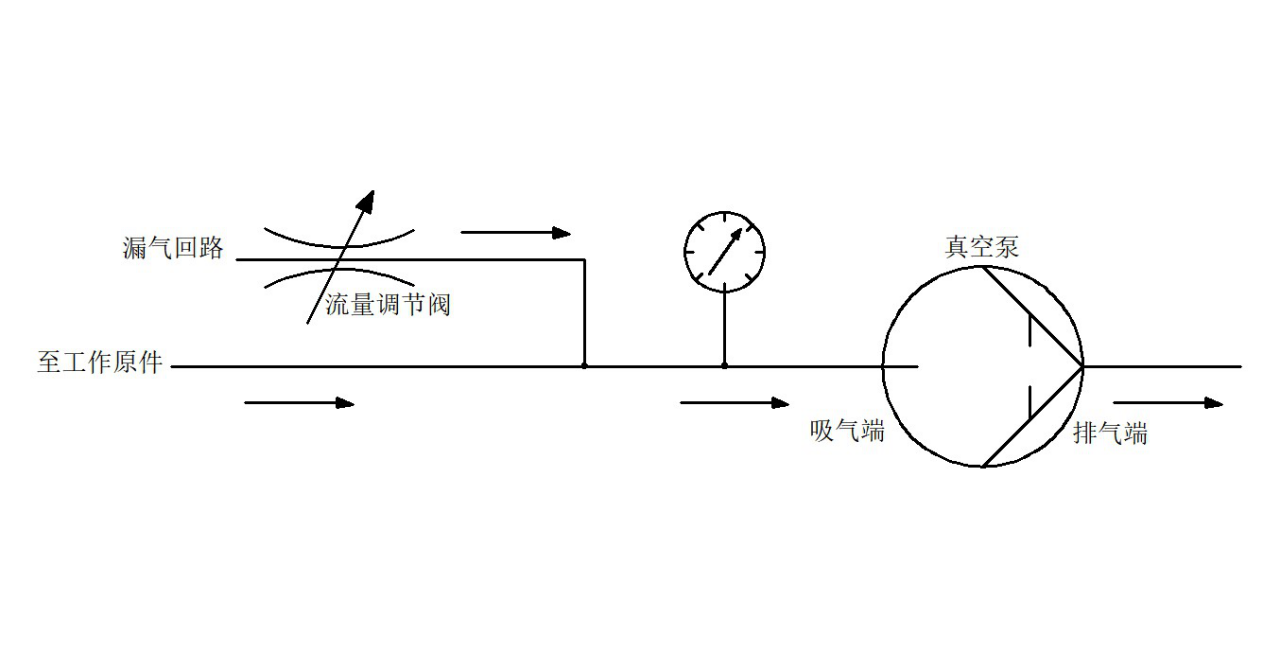

调节回路中的真空度方法；气路系统如下图连接：


通过调节漏气回路中的流量调节阀可以改变气体泄漏量，从而改变吸气端回路的真空度，当然流量也会改变。
海霖公司的精密调节阀具有流量调节细腻、调节幅度大、体积小巧、便于安装、多用途、使用简单等特点。主要与微型泵配套使用，适用于希望大幅度、细腻的调节管路系统流量或真空度、正压的场景。
应用举例
采用海霖公司FB-3B7.0精密调节阀来调节抽气端的真空度：


特别说明
漏气回路一定要放在抽气口一端！
一般在市场上买到的流量调节阀体积小巧，往往都是单向节流阀，它的安装有方向性；选购时应特别注意！
我们不保证其他品牌的泵产品也具有相同性能！
